　　1.数控车床的结构数控车床主轴箱、刀架,床身,饲料传输系统,液压系统,冷却系统,润滑系统,如部分,只与卧式车床数控车床给水系统给水系统本质上区别存在于结构,图1-12为典型的数控车床的机械结构。卧式车床主轴的运动通过轮架、进给箱、滑板箱传递给刀架，实现纵向和横向进给运动。而数控车床是利用伺服电机，将滚珠丝杠向滑板和刀架，实现Z轴(纵向)和定轴(横向)进给运动。数控车床还具有螺纹母Ⅱ的工作功能，主轴与刀架的运动关系由数控系统控制。数控车床主轴箱内安装有脉冲编码器，主轴的运动通过同步齿带11传递给脉冲编码器。主轴旋转时,脉冲编码器发出的脉冲信号检测数控系统,使主轴电机旋转和切割刀架的饲料保持所需的运动关系进程的线程,即主轴加工螺纹时,Z和刀架移动导致工件。

　　2.数控车床主轴的布局、尾座和其他组件相对于床上,卧式车床的布局基本上是相同的,刀架的布局和导轨已经改变了从根本上说,这是因为刀架和导轨的布局直接影响数控车床的性能和村L床J结和外观。此外，数控车床配有闭式保护装置。

　　(1)床身和导轨的布置。数控车床床身导轨与水平面的相对位置如图1-13所示。有4个布局表单。

　　卧式床身性能好，便于导轨表面的加工。卧式床身配以卧式配置的刀体slimming可以提高刀架运动的速度，一般可以用于大型数控车床或小型精密数控车床的布局。但卧式床下部空间小，造成排屑困难。从结构尺寸来看，刀架的水平放置使滑板的横向尺寸变长，从而增大了机床宽度方向的结构尺寸。

　　所述水平床上设有斜滑板和斜导轨护罩。一方面，卧式床具有技术优良的特点;另一方面，机床宽度方向的尺寸小于滑板的水平配置，方便排屑。

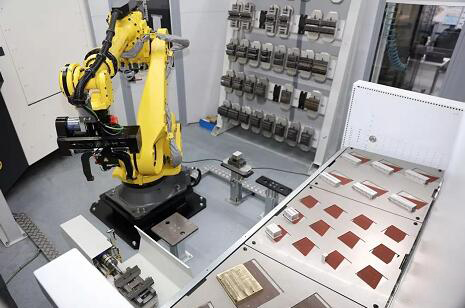

　　斜滑板卧式床和斜滑板卧式床的布局广泛应用于中小型数控车床。这是因为这两种布局形式都易于清除芯片，芯片不会堆积在导轨上，也便于安装自动除屑装置;操作方便，便于安装机械手，以实现单机自动化;本机占地面积小，外形简单美观，易于实现封闭保护。

　　斜床导轨的倾斜角可达30度。,45。和60。,75年。和90年。(称为垂直床)等等。倾斜角度小，排屑不方便;倾斜角度大，导轨差，受力也差。导轨倾斜角度的大小也会直接影响机床尺寸的高宽比。综合考虑以上因素，中小型数控车床，床身倾角为60。这是明智的。

　　(2)刀架布局。数控车床的刀架是机床的一个重要组成部分,刀架用于夹刀具,因此,其结构直接影响机床的切削性能和切削效率,在一定程度上,刀架的结构和性能反映了数控车床的设计和制造水平。随着数控车床的不断发展，刀架的结构和形式也在不断创新，但一般大致可以分为两类，即列式刀架和转塔刀架。一些车削中心还使用带有工具库的自动换刀装置。

　　排刀式刀架一般用在小型数控车床上。各种刀具装夹在活动滑板上，换刀时可实现自动定位。
